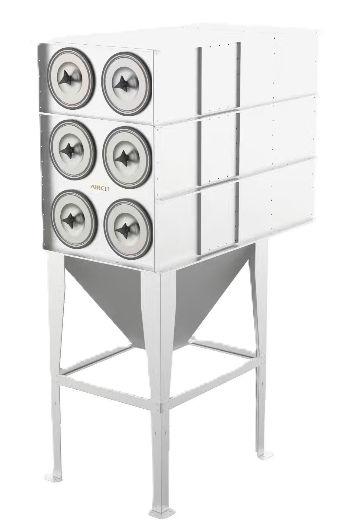

平插式滤筒除尘器是一种干式高效除尘设备。其核心特征在于滤筒采用水平（或倾斜）方向插入式安装在除尘器箱体的花板（管板）上。这与传统的垂直布置的布袋除尘器形成鲜明对比。
其工作原理与大多数过滤式除尘器类似，遵循“过滤-清灰-收集”的循环过程，具体如下：
1. 含尘气体进入：含尘气体由进风口进入除尘器箱体，由于气流断面积突然扩大，流速降低，较大颗粒的粉尘在重力作用下直接落入灰斗底部，完成初级沉降。
2. 过滤净化：经过初级沉降后的气体向上（或水平）通过滤筒。粉尘被阻挡在滤筒的外表面，洁净的气体则穿透滤料，进入滤筒内部的洁净气室。
3. 洁净气体排出：汇集在洁净气室的洁净气体，通过风机的作用，从出风口排出。
4. 脉冲清灰：当滤筒外表面附着的粉尘不断增加，达到预设的阻力值（或时间间隔）时，清灰系统自动启动。
· 脉冲阀瞬间打开，压缩空气以极高的速度从喷吹管的喷嘴喷出。
· 这股高速气流诱导数倍于自身的周围洁净空气，形成一股反向气流，进入滤筒内部。
· 滤筒因此产生高频鼓胀和振动，从而将附着在其外表面的粉尘饼（dust cake）震碎并剥离，落入下方的灰斗中。
5. 粉尘收集：剥离下来的粉尘最终落入灰斗，通过卸灰阀（如星型卸料器）等装置被定期排出或回收。
优点：
1. 结构紧凑，占地面积小：由于滤筒采用褶皱设计，在同等体积下，其过滤面积远大于传统滤袋，因此设备可以做得更小巧，节省厂房空间。
2. 安装维护简便：平插式的设计使得滤筒的更换非常方便。通常只需打开检修门，拧开压紧螺栓，即可将旧滤筒水平抽出，将新滤筒水平推入。维护人员无需进入设备内部，省时省力。
3. 过滤效率高：采用的表面过滤技术（如PTFE覆膜），能有效捕集亚微米级（0.1-1μm）的粉尘，排放浓度可稳定低于10mg/m³，甚至可达5mg/m³以下。
4. 运行阻力低，节能：光滑的覆膜表面使得粉尘更容易被清除，清灰更彻底，因此设备运行阻力相对稳定且较低，降低了风机的能耗。
5. 清灰效果好，延长寿命：脉冲气流直接、均匀地作用于滤筒内部，清灰效率高，对滤材的损伤小，从而延长了滤筒的使用寿命。
该设备广泛应用于需要高效收集干燥、非纤维性粉尘的场合如：焊接烟尘、激光切割烟尘、抛光打磨粉尘，喷涂行业的粉末回收等等
